四面旋轉拼板機總體結構及工作原理
1、主壓板：由油缸和推板組成，完成對工件加壓的工作；
2、側壓板：由油缸和壓板組成，完成對工件側面對齊、防止起鼓等工作；
3、側壓板支架：輔助壓板裝置的支架，由它來完成側壓板支架的開合；
4、電氣系統：整體機床的動作控制系統；
5、傳動部分：由減速機、鏈條和鏈輪組成，主要作用是工作臺面旋轉。
6、液壓部分：主要油泵、調壓閥、換向閥、油缸和油管組成、其主要作用是輸出拼板動力和輔助工件動作的動力。
7、雙向電磁閥：它分別是主壓板、側壓板和側壓板支架動作的控制閥；
8、機身部分：主要承載拼板操作平臺部分和液壓裝置等，它是由標準型材焊接組成；
9、支撐桿：防止工作臺逆轉的安全裝置；
10、剎車裝置：主要作用是穩定工作臺。

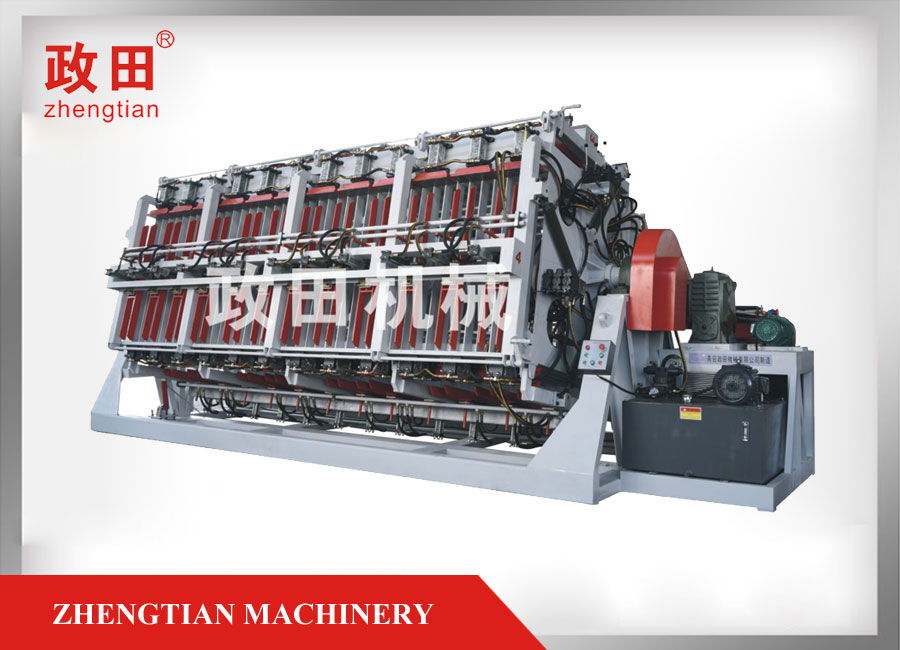

一、MH6200/4型四面旋轉拼板機使用范圍及特點
MH6200/4型四面旋轉拼板機將拼板臺面旋轉形成循環連續工作，壓力均衡，保證拼板平整，側前方施加壓力可防止彎曲和反翹，使拼板膠合達到平整的境界，后序砂光量少，出材率高。
MH6200/4型四面旋轉拼板機廣泛應用于實木家具（門、窗、櫥柜、地板等） 板材的拼接，壓力均衡，保證拼板平整，側前方施加壓力可防止彎曲和反翹，使拼板膠合達到平整的境界，后序砂光量少，出材率高。具有加工精度高，加工效率高的特點，操作簡單方便，深受用戶認可。
二、MH6200/4型四面旋轉拼板機的優點：
1、應用范圍廣泛，適用于木材的橫向或正面拼接，適用于各種層壓木材，小尺寸板材和方邊木材的高產量加工。
2、安全裝置：一旦安全裝置未關閉，側壓力門不能打開，以免誤操作造成框架變形。
3、本機采用液壓原理，運動速度穩定，壓力大，壓力大，高密度支撐板作為后臺，上下壓力可防止彎角，使板材完全粘合。低磨高輸出。
4、根據不同的工作規格（長度或厚度），系統壓力可以根據不同的壓力要求進行調整，并有補壓系統，保證持續的壓力。
5、占地面積少，操作簡單，生產效率高。
三、MH6200/4型四面旋轉拼板機主要部件功能介紹
1、采用液壓原理，具有運動平穩，壓力大，壓緊均勻的特點，通過在工件上方或前方施加壓力，防止反向翹曲，使得貼合后的木材膠合平整。
2.液壓系統中的壓力保持或補充機構提供持續的膠合壓力，有利于提高質量。
3.前端修光器支腳可根據工件規格左右移動。
4.斜面夾具架有兩個工作面，各自獨立工作，效率高，操作安全可靠。

主要技術參數：

最大加工長度	6200mm
最大加工寬度	1300mm
最大加工厚度	10-150mm
上壓油缸缸徑	∮80mm
上壓油缸每面數量	16pcs
側壓油缸缸徑	∮40mm
側壓油缸每面數量	16pcs
側舉油缸缸徑	63mm
側舉油缸每面數量	2pcs
液壓電機功率	5.5KW
系統額定壓力	16Mpa
旋轉電機功率	3KW
補壓電機功率	1.5KW
外形尺寸（長×寬×高）	8200×2970×3050mm
重量	15000kg
